齿条千斤顶原理与应用详解

一、齿轮齿条传动机构详解

1. 基本构成

• 齿轮：圆周带齿的旋转部件，通常为小齿轮（模数较小）

• 齿条：带平行齿的直线型部件，可视为"展开的无限大齿轮"

2. 运动转换原理

• 齿轮旋转一周 → 齿条直线移动距离=齿轮分度圆周长（π×模数×齿数）

• 在千斤顶中，通过手柄驱动齿轮旋转，迫使啮合的齿条产生垂直直线运动

3. 机构特点

• 自锁性：普通齿条机构无自锁，需额外安全装置（如千斤顶的棘轮机构）

• 传动效率：可达95%（高于蜗轮蜗杆）

• 承载能力：齿面接触面积大，适合重载（千斤顶常用20CrMnTi合金钢淬火齿）

二、齿条千斤顶的特殊设计

1. 双模式承载结构

• 顶部承重：齿条顶端设旋转头（含推力轴承），允许载荷旋转，此时为轴向载荷

• 侧耳承重：齿条侧面加工凸耳，承受偏心载荷时需折半使用额定载荷（避免齿条弯曲应力过大）

2. 安全机构

• 双向棘轮装置：手柄内置棘爪，可自动卡住齿轮防止回落

• 过载保护：部分型号设有剪切销，超载时断裂以保护**部件

3. 力学优化设计

• 齿条采用矩形截面（非圆形）增强抗弯能力

• 齿轮齿条啮合角常取20°以平衡传动效率与抗冲击性

三、典型应用场景对比

四、维护要点

1. 润滑管理

• 每使用50次需清洁齿条并涂抹二硫化钼润滑脂

• 齿轮轴承处应定期注入锂基润滑脂

2. 安全检查

• 每月检查齿条磨损（齿厚磨损超过10%需更换）

• 测试棘轮机构是否有效锁止

3. 失效征兆

• 升降过程中出现异常噪音（可能齿轮崩齿）

• 手柄回弹（棘爪磨损征兆）

该设计巧妙利用齿轮齿条的高效动力传递特性，通过机械放大原理（手柄力臂>>齿轮半径）实现人力操作重型载荷的提升，是简单机械原理的经典应用范例。现代改进型已出现液压辅助版本，可在保持机械自锁优势的同时降低操作力。

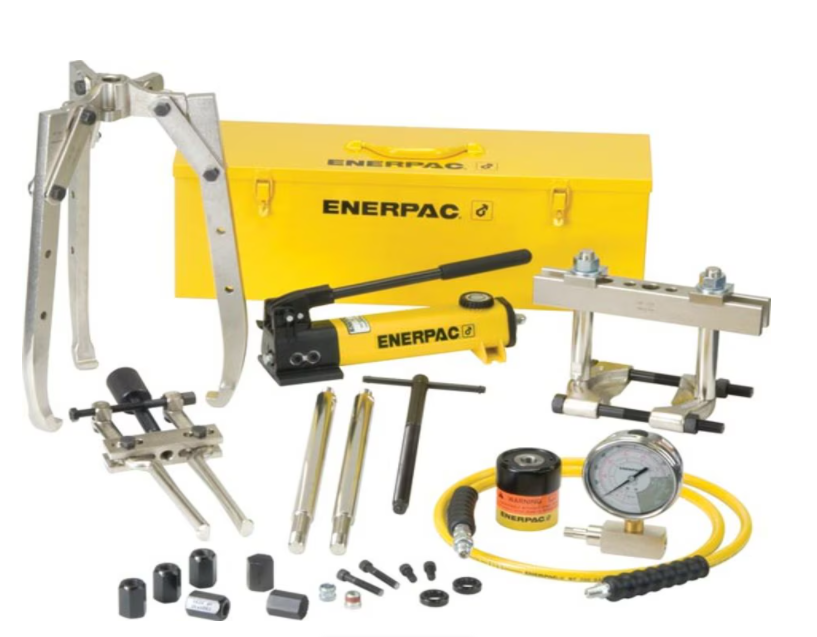

恩派克Enerpac液压工具是九州官方网站主营产品之一,凭借可靠的质量,稳定的性能,合理的价格,深受好评,库存充足,欢迎来电咨询13817166982(微信同号).
