恩派克ENERPAC的NC系列螺母迫切器使用介绍
Enerpac螺母破切器是专门设计用于破切金属螺母的，其对应尺寸示于规格表中。（螺母最大允许硬度是HRC-44。）
所有Enerpac螺母破切器都是单作用，液压推进，弹簧回程的装置。液压动力源可以由能输出10,000 psi压力的手动泵，电动或气动泵提供。
Enerpac螺母破切器由两件带螺纹的主体，切割刀片，回程弹簧，油密封和CR-400快速管接头组成。螺母破切器还包括备用的固定螺钉，一个备用的刀片和用于拆卸和更换刀片的扳手。每个刀片由高质量钢材制造，可以重复磨利使用。

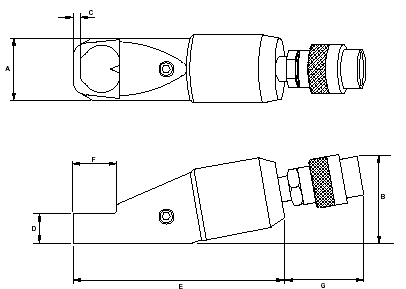

规格 – 尺寸用英寸(或mm)表示 | |||||||||||
型 号 | 螺栓范围in.(mm) | 螺母范围in.(mm) | 承载 tons) | 重量 lb(kg) | A | B | C | D | E | F | G |
NC-1319 | 5/16-1/2 (M6-M12) | 1/2-3/4 (13-19) | 5 | 2.6 (1.2) | 1.57 (40) | 1.89 (48) | .24 (6) | .75 (19) | 4.69 (119) | 1.10 (28) | 3.90 (99) |
NC-1924 | 1/2-5/8 (M12-M22) | 3/4-15/16 (19-24) | 10 | 4.4 (2.0) | 2.17 (55) | 2.80 (71) | .32 (8) | .98 (25) | 6.02 (153) | 1.50 (38) | 2.36 (60) |
NC-2432 | 5/8-7/8 (M16-M22) | 15/16-11/8 (24-32) | 15 | 6.6 (3.0) | 2.60 (66) | 2.99 (76) | .39 (10) | 1.22 (31) | 6.81 (173) | 1.93 (49) | 2.36 (60) |
NC-3241 | 7/8-11/8 (M22-M27 | 11/8-19/16 (32-41) | 20 | 9.7 (4.4) | 2.95 (75) | 3.50 (89) | .59 (15) | 1.38 (35) | 8.39 (213) | 2.60 (66) | 2.36 (60) |
NC-4150 | 11/8-13/8 (M27-M33) | 19/16-2 (41-50) | 35 | 18.1 (8.2) | 3.78 (96) | 4.29 (109) | .71 (18) | 1.77 (45) | 9.61 (244) | 2.87 (73) | 2.36 (60) |
NC-5060 | 13/8-11/2 (M33-M49) | 2-11/4 (50-60) | 50 | 26.0 (11.8) | 4.17 (106) | 4.96 (126) | .71 (18) | 2.13 (54) | 11.73 (298) | 3.46 (88) | 2.36 (60) |
NC-6075 | 11/2-17/8 (M39-M43) | 13/8-17/8 (60-75) | 56 | 75.1 (34.1) | 6.14 (156) | 7.13 (181) | .79 (20) | 2.84 (72) | 13.78 (350) | 4.33 (111) | 2.36 (60) |
操作
1．将恩派克Enerpac螺母破切器的快速管接头连接到软管管接头上。
2．拧紧恩派克Enerpac管接头，避免液流受阻。
注意：为了使恩派克Enerpac泵正确工作，泵排气/注油螺塞必须处于“排气”位置。
3．关闭泵的卸载阀。
注意：为了排除留在泵，软管或破切器内的空气，空载下推进和回缩破切器刀片数次。
4．将恩派克Enerpac螺母破切器头部放置在螺母上。

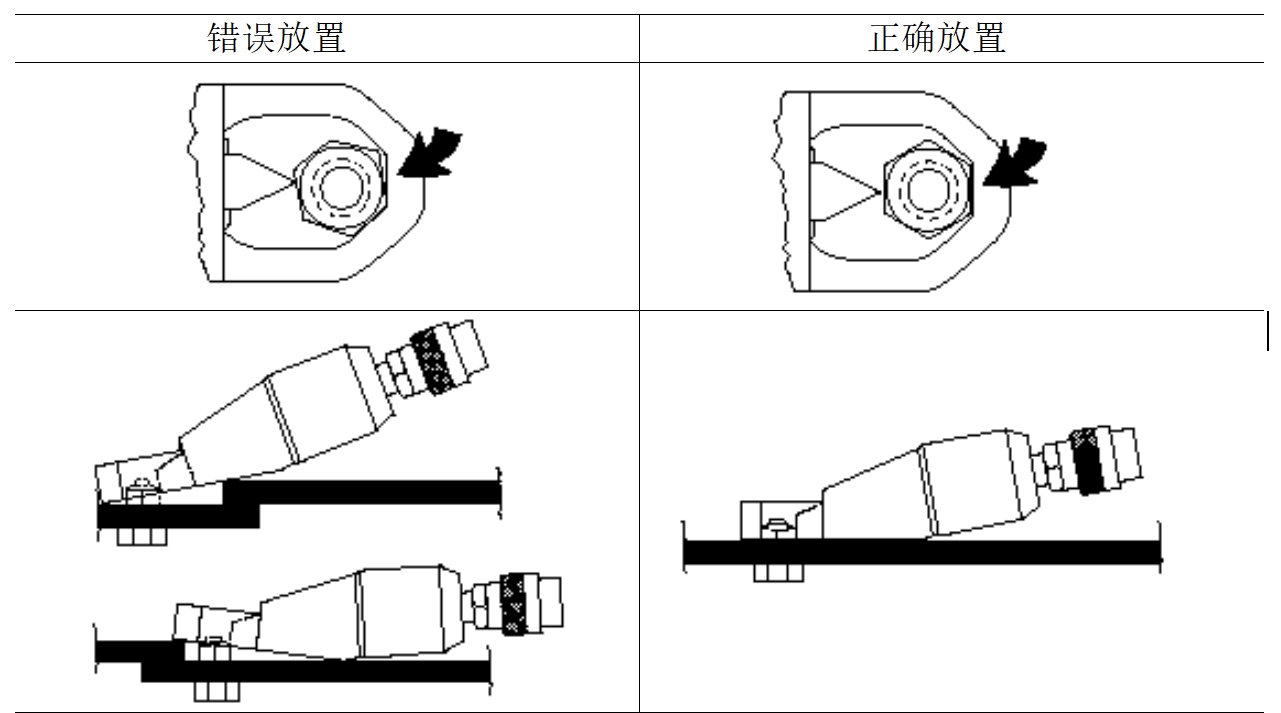

注意：恩派克Enerpac破切器平面必须坚实地靠在螺母的某个平面上，并且头部必须靠在平面上。图1所示是正确和不正确的放置方法。
警告
为避免受伤，在切割操作时手指必须远离破切器刀片。
5．在正确的位置上握住恩派克Enerpac螺母破切器。
6．打开泵直到恩派克Enerpac破切器刀片切断螺母。
注意：为避免损坏螺栓的螺纹，一旦螺母被切断即关掉泵。图2所示为正确的破切器刀片终止点。
图2
7．打开泵的卸载阀，缩回破切器刀片。
8．将破切器从切开的螺母上拿开。
9．在螺母的另一边重复同样的切割操作（从**次切割转过180º）。
10．一旦螺母完全切断，缩回切割刀片。
11．移去螺母破切器和被切螺母。
注意：在切割前倒一些切割液到不锈钢及其它坚硬材料的螺母上，以减少破切器刀片磨损和破损。
