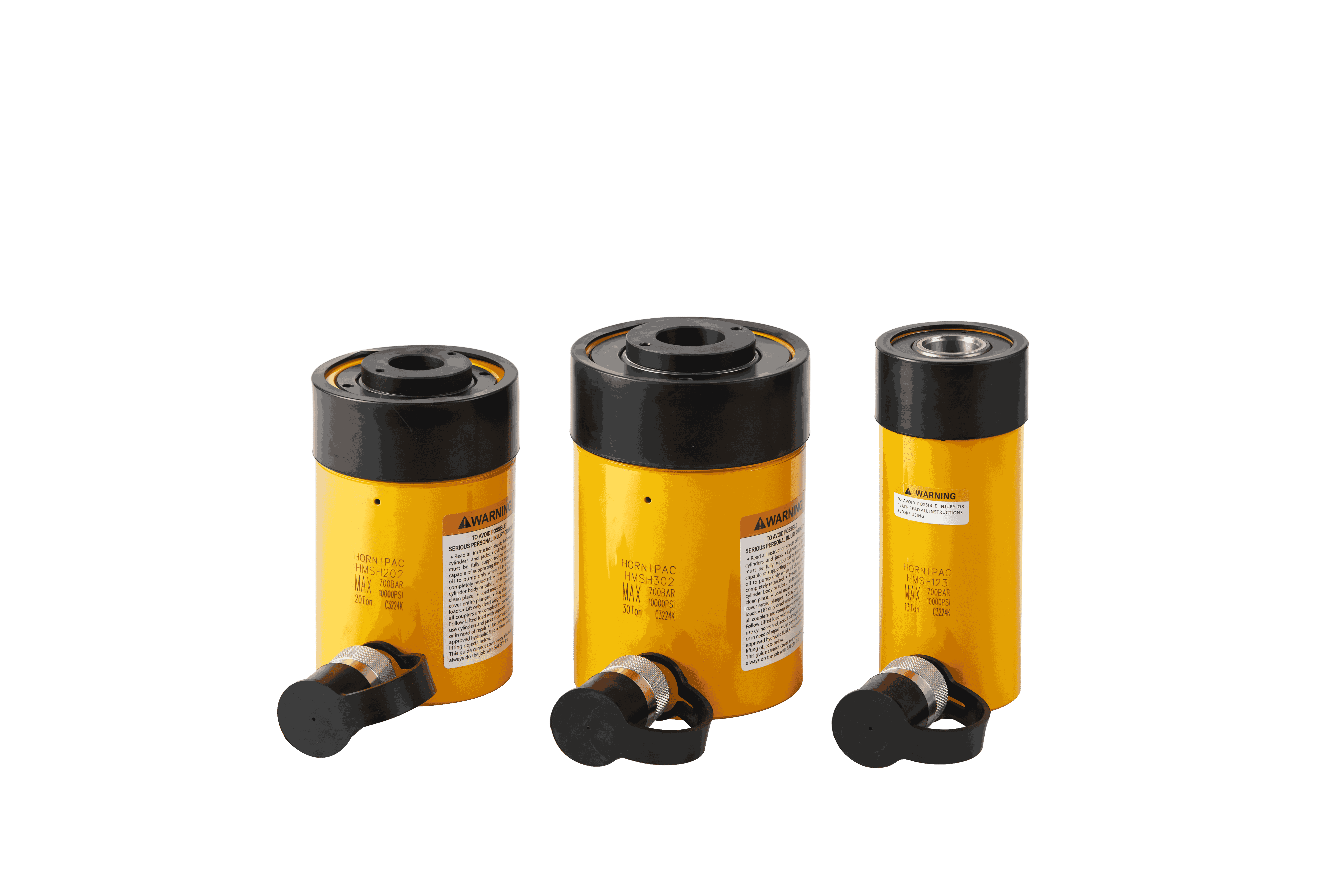

霍尼派克HORNIPAC HMSH系列单作用中空液压缸

霍尼派克HORNIPAC
HMSH系列单作用中空液压缸
承载能力:13-100T
最大压力:700Bar
弹簧复位

HMSL系列单作用中空型液压缸应用极其**，使用于加工、维修、拉伸作业。在需要拉伸力的作业中，特殊的中空活塞设计使拉伸杆或钢索能够穿过整个液压缸进行作业。在各种推拉和拉伸作业中，HMSL系列液压缸常用于向后拉伸和向前推拉的作业。当液压缸装配有可互换的活塞底座时，HMSL系列液压缸也能用于常规的顶升作业。

13817166982

在线客服

微信联系

产品详情

霍尼派克HORNIPAC

HMSH系列单作用中空液压缸

承载能力:13-100T

最大压力:700Bar

弹簧复位

HMSL系列单作用中空型液压缸应用极其**，使用于加工、维修、拉伸作业。

在需要拉伸力的作业中，特殊的中空活塞设计使拉伸杆或钢索能够穿过整个液压缸进行作业。在各种推拉和拉伸作业中，HMSL系列液压缸常用于向后拉伸和向前推拉的作业。

当液压缸装配有可互换的活塞底座时，HMSL系列液压缸也能用于常规的顶升作业。

型号	承载能力 @10,000 PS (700 bar)	行程	受力面积	需油量	本体高度	伸展高度	外环螺纹	外环螺纹长度	外部直径	活塞杆直径	活塞杆内螺纹	内螺纹长度	底部安装孔尺寸			中孔直径	重量
					本体高度	伸展高度	外环螺纹	外环螺纹长度	外部直径	活塞杆直径	活塞杆内螺纹	内螺纹长度	螺栓分布圆直径	螺纹规格	螺纹深度	中孔直径
					A	B	C	X	D	F	0	P	U	V	Z	Y
	MetricTon	mm	cm2	cm3	mm	mm	in	mm	mm	mm		mm	mm	mm	mm	mm	kg
HMSH120	13	8	18.4	14.7	55	63	2-3/4"-16	30	70	35	3/4"-16 UN	16	50.8	5/16"-18	8.9	19.6	1.7
HMSH121		42	18.4	77.3	120	162	2-3/4"-16	30	70	35		一	一			19.6	3
HMSH123		76	18.4	140	184	260	2-3/4°-16	30	70	35			50.8	5/16"-18	8.9	19.6	4.7
HMSH202	20	49	32.8	161	162	211	3-7/8"-12	38	99	55	19/16"-16 UN	19	82.5	3/8"-16	9.4	26.9	8
HMSH206	20	155	32.8	508	306	461	3-7/8"-12	38	99	55	19/16-16 UN	19	82.5	3/8"-16	9.4	26.9	14.5
HMSH302	30	64	48	307	179	242	4-1/2"-12	42	115	65	113/16"-16 UN	22	92.2	3/8"-16	14.0	33.3	11.5
HMSH306	30	155	48	744	330	485	4-1/2"-12	42	115	65	113/16"-16 UN	22	92.2	3/8"-16	14.0	33.3	23
HMSH603	60	76	87.4	664	247	322	6-1/4”-12	48	159	92	23/4"-16 UN	19	130.3	1/2 "-13	14.0	53.8	30
HMSH606	60	153	87.4	1337	323	476	6-1/4”-12	48	159	92	23/4"-16 UN	19	130.3	1/2"-13	14.0	53.8	37.5
HMSH1003	100	76	135.2	1028	254	330	8-3/8“-12	60	212	127	4"-16 UN	25	177.8	5/8”-11	20.1	79	62
