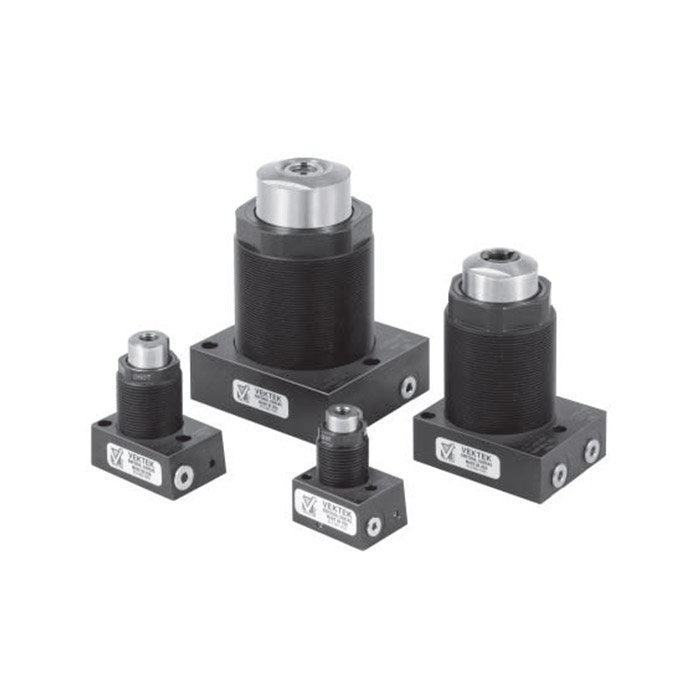

美国威克泰克VEKTEK弹簧推动式油缸

弹簧推动式油缸系列特点：

■支撑大部分工件.从4.4KN到55.6KN有四种规格可供选择，用于支撑较轻工件，较重工件或“拱出”应用.

■当使用3-2-1的定位规则时， 通常你需要在工件的第四、第五或更多地方附加支撑。支撑缸会提供浮动定位器，这些定位器不会干涉您的3、2或1个定位要素。将定位器对面夹紧工件然后锁住支撑缸。如果需要也将支撑缸上部夹紧(保证支撑缸和夹紧力比例约为2:1)

■支撑缸启动后，活塞杆顶出，靠弹簧力接触工件然后液压力将衬套，抱紧住，而对于工件不再施加力。

■所有防尘圈和密封设计减少了污染和拖曳，支撑缸使用寿命更长，性能更优。

■特殊防腐活塞和衬套减少了粘结倾向。

■压入配合活塞/衬套组装允许VektorFlo支 撑缸在低压下开始锁定并能较快产生支撑力。

■如果弹簧推动式支撑缸必须应用在满溢冷却液的环境中(我们建议使用空气推动式)通风孔的配管和洁净、干燥空气的通道保持冷却液不被带入粘结在内表面上。

■弹簧推动式支撑缸，弹簧提升活塞，工件重量下压活塞，液压锁住定位。

美国威克泰克弹簧推动式支撑缸规格表：

*表中支撑力是在350 bar(35 MPa)极限运行压力下列出的。 其他压力下的支撑力请参阅图表ILMV100507和IMV100508 B-2。
