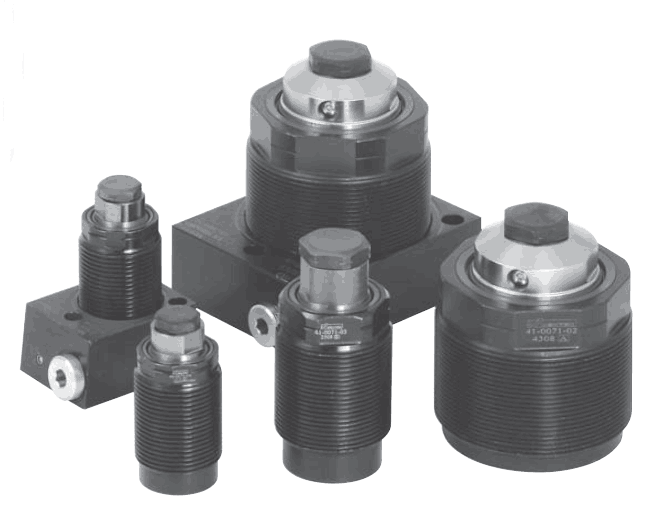

美国威克泰克VEKTEK支撑缸-液压推动式规格
长行程型号(提亮部分)
应用于缩进活塞
■有三种支撑力可选4kN 11kN和17kN
■通常缩进活塞不影响上料。液体压力推动活塞，只需使用弹簧力就可使活塞和工件接触。然后液压自动顺序工作，将活塞紧紧“冻结”在工件上。
■无排气孔结构和内置防尘圈防止切屑和杂质进入，降低了活塞与衬套卡滞或阻滞的几率。
在大多数加工环境下，不锈钢活塞和衬套组件有助于腐蚀防护。
标准G系列接口和0型圈用于板式连接。板式端面密封支撑缸在支撑缸底部用于板式安装，用于的螺栓向下安装。底座可以去掉，用于插装式安装。顶部接触螺栓不宜过重
威克泰克液压推动式支撑缸规格：
规格 | |||||||
型号 | 支撑力* (kN0 | 安装方式 | 接触力 (0 | 行程 (mm) | 底座尺寸 mm) | 缩进高度 (mm) | 用油量 (cm-) |
液压推动式支撑缸，液压顶起弹簧，弹簧顶出活塞，液压锁定到位 | |||||||
41-0070-04 | 4.4 | 底座/板式 | 4.4-26.7 | 6.5 | 23x33.25x44.5 | 62.5 | 2.6 |
41-0070-14 | 12.5 | 75 | 2.8 | ||||
41-0071-04 | 4.4 | 插装式 | 4.4-26.7 | 6.5 | N/A | 53.5 | 1.3 |
41-0071-14 | 12.5 | 66.5 | 1.5 | ||||
41-0070-03 | 11 | 底座/板式 | 13.5-44.5 | 6.5 | 31.5x41.5x58.5 | 82.5 | 3.1 |
41-0070-13 | 12.5 | 95.5 | 3.4 | ||||
41-0071-03 | 11 | 插装式 | 13.5-44.5 | 6.5 | N/A | 72 | 2 |
41-0071-13 | 12.5 | 84.5 | 2.3 | ||||
41-0070-05 41-0071-05 | 17 | 底座/板式 插装式 | 26.5-53.5 | 12.5 | 25x73x81 N/A | 82.5 725 | 10.7 97 |
力是在350bar (35MPa)比较大运行压力下列出的。其他压力下的支撑力请参阅图表ILMV100710和IMV100711.
说明:
1 限制流量比较大为 2.13 1/min
2 比较低使用液压为 52 bar(5.2 MPa)
3 DIN ISO 2768 T1和T2不适用
4液体推动式支撑缸能克服的比较大系统背压是0.7 bar (0.07 MPa). 回流背压在大于0.7 bar
(0.07 MPa)可导致缩进缓慢或不能缩进
比较小操作压力和产生的支撑力请看产品型号支撑力图表。
