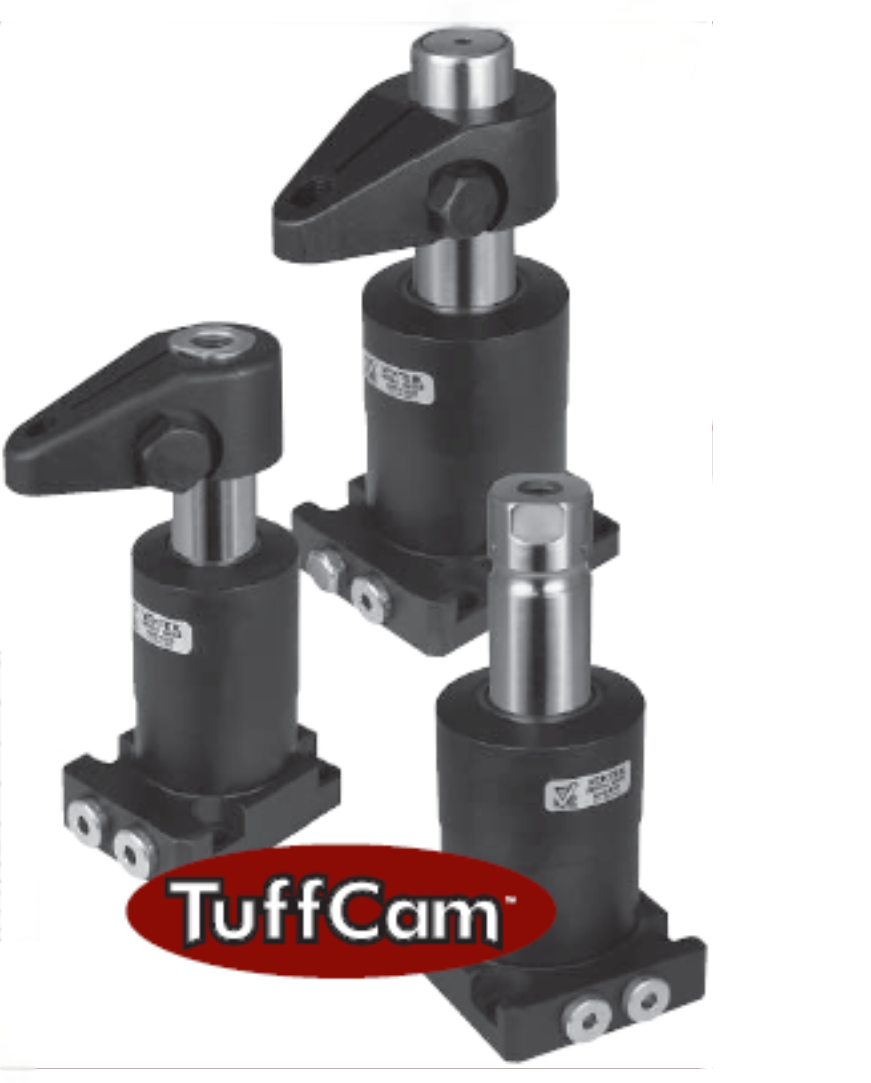

威克泰克VEKTEK矮型下法兰安装型旋转缸
单作用和双作用
22kN和33kN
■三个凸轮和三个凸轮球引导柱 塞旋转并且提供更大的引导， 支持和方向稳定性。
■适合对速度非常重要或需要较 重的旋转臂的应用
■外形紧凑，夹紧力大
■板式和管式安装都可
■和标准矮型号的安装尺寸相同
■矮型旋转臂详见0-8至0-10页。 旋转臂需另外订购
■为避免缸损坏和保证质量，所 需流量限制以及时间计算，详 见C-2页
■ TuffCam”时钟特性，见C-12 页，使用标准长度Vektek旋臂 特征
规格 | |||||||||||
型号 | 旋转方向 | 缸夹 (k 伸出 | 紧力* N) 缩进 | 垂直夹 紧行 程** (mm) | 总行程 (旋转+ 垂直) (mm) | 有 活塞 (c 伸出 | 效 面积 m²) 缩进 | 用油量 (cm 伸出 | *** 3) 缩进 | 重量 (g) | 可选节流阀 的型号 |
单作用缸(S/A),1个方向液压驱动，弹簧复位 | |||||||||||
41-4222-11 41-4222-12 41-4222-15 | 右左直 | N/A | 22 | 14.5 14.5 28 | 28 | N/A | 7.6 | N/A | 21.2 | 3030 | 47-0203-74 |
41-4233-11 41-4233-12 41-4233-15 | 右左 直 | N/A | 33 | 16 16 30 | 30 | N/A | 11.4 | N/A | 34.3 | 4854 | 47-0203-74 |
双作用红(D/A),两个方向液压驱动 | |||||||||||
41-4222-21 41-4222-22 41-4222-25 41-4233-21 41-4233-22 41-4233-25 | 右左直 右左直 | 54 80 | 22 | 14.5 14.5 28 | 28 | 15.5 | 7.6 | 43.3 | 21.2 | 3070 | 47-0203-74 |
33 | 16 16 30 | 30 | 22.8 | 11.4 | 68.4 | 34.3 | 4854 | 47-0203-74 | |||
威克泰克VEKTEK矮型下法兰安装型旋转缸
单作用和双作用
22kN和33kN
■三个凸轮和三个凸轮球引导柱 塞旋转并且提供更大的引导， 支持和方向稳定性。
■适合对速度非常重要或需要较 重的旋转臂的应用
■外形紧凑，夹紧力大
■板式和管式安装都可
■和标准矮型号的安装尺寸相同
■矮型旋转臂详见0-8至0-10页。 旋转臂需另外订购
■为避免缸损坏和保证质量，所 需流量限制以及时间计算，详 见C-2页
■ TuffCam”时钟特性，见C-12 页，使用标准长度Vektek旋臂 特征
规格 | |||||||||||
型号 | 旋转方向 | 缸夹 (k 伸出 | 紧力* N) 缩进 | 垂直夹 紧行 程** (mm) | 总行程 (旋转+ 垂直) (mm) | 有 活塞 (c 伸出 | 效 面积 m²) 缩进 | 用油量 (cm 伸出 | *** 3) 缩进 | 重量 (g) | 可选节流阀 的型号 |
单作用缸(S/A),1个方向液压驱动，弹簧复位 | |||||||||||
41-4222-11 41-4222-12 41-4222-15 | 右左直 | N/A | 22 | 14.5 14.5 28 | 28 | N/A | 7.6 | N/A | 21.2 | 3030 | 47-0203-74 |
41-4233-11 41-4233-12 41-4233-15 | 右左 直 | N/A | 33 | 16 16 30 | 30 | N/A | 11.4 | N/A | 34.3 | 4854 | 47-0203-74 |
双作用红(D/A),两个方向液压驱动 | |||||||||||
41-4222-21 41-4222-22 41-4222-25 41-4233-21 41-4233-22 41-4233-25 | 右左直 右左直 | 54 80 | 22 | 14.5 14.5 28 | 28 | 15.5 | 7.6 | 43.3 | 21.2 | 3070 | 47-0203-74 |
33 | 16 16 30 | 30 | 22.8 | 11.4 | 68.4 | 34.3 | 4854 | 47-0203-74 | |||
