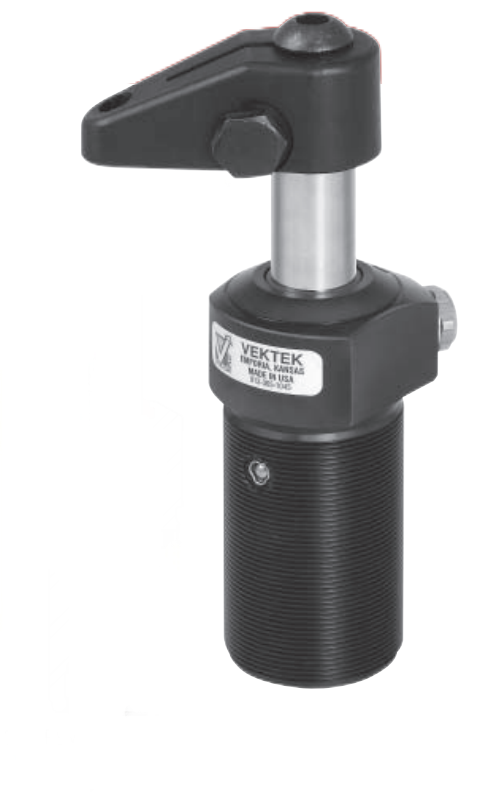

威克泰克VEKTEK标准螺纹体型旋转缸
单作用和双作用
■ 350 bar (35 MPa)时，2kN～11.6kN有四种夹 紧力的缸可供选择。
标准型号旋转角度为90°.若增加一些费 用可角度调至90°以下，大于90°需要 重新 订货。
关于流量的限制以及为避免缸损坏和保证 质量所需的时间计算，详见C-18页。 标准臂时钟特征见C-18页，对应的是标准 长度的Vektek旋转臂。
■旋转臂单独出售-见第0部分。
接口都在缸体的顶部便于进油(也可采用底部 松钳接口).不需要修改夹具或重新配管连接 缸末端回油。
通气口有青铜过滤器，为缸的通气口，并有助 于防止切屑经过防尘圈进入。
规格 | ||||||||
型号 | 旋转方向 | 缸夹紧力* (kN) | 垂直夹紧行 程** (mm | 总行程 (旋转+垂直) (mm) | 缸体螺纹 | 有效活塞 面积 (cm²) 缩进 | 用油量 (cm 伸出 | *** 3) 缩进 |
单作用 缸( S / A ),1个方向液压驱动，弹管复位 | ||||||||
41-5002-11 41-5002-12 41-5002-15 41-5005-11 41-5005-12 41-5005-15 | 右左直 | 2 | 6 | 14.5 | M28x1.5 | 0.63 | N/A | 0.92 |
右左直 | 4.9 | 8 | 20 | M38x1.5 | 1.90 | N/A | 3.82 | |
41-5011-11 41-5011-12 41-5011-15 | 右左直 | 11.6 | 13 | 29.5 | M48x1.5 | 4.04 | N/A | 11.9 |
41-5022-11 41-5022-12 41-5022-15 | 右左直 | 22 | 16 | 42 | M65x1.5 | 7.60 | N/A | 32 |
双作用缸(D/A),两个方向液压驱动 | ||||||||
41-5002-21 41-5002-22 41-5002-25 41-5005-21 41-5005-22 41-5005-25 41-5011-21 41-5011-22 41-5011-25 41-5022-21 41-5022-22 41-5022-25 | 右左直 | 2 | 6 | 14.5 | M28x1.5 | 0.63 | 2.3 | 0.92 |
右左直 | 4.9 | 8 | 20 | M38x1.5 | 1.90 | 7.8 | 3.82 | |
右左直 | 11.6 | 13 | 29.5 | M48x1.5 | 4.04 | 23 | 11.9 | |
右左直 | 22 | 16 | 42 | M65x1.5 | 7.60 | 65.4 | 32 | |
威克泰克VEKTEK标准螺纹体型旋转缸
单作用和双作用
■ 350 bar (35 MPa)时，2kN～11.6kN有四种夹 紧力的缸可供选择。
标准型号旋转角度为90°.若增加一些费 用可角度调至90°以下，大于90°需要 重新 订货。
关于流量的限制以及为避免缸损坏和保证 质量所需的时间计算，详见C-18页。 标准臂时钟特征见C-18页，对应的是标准 长度的Vektek旋转臂。
■旋转臂单独出售-见第0部分。
接口都在缸体的顶部便于进油(也可采用底部 松钳接口).不需要修改夹具或重新配管连接 缸末端回油。
通气口有青铜过滤器，为缸的通气口，并有助 于防止切屑经过防尘圈进入。
规格 | ||||||||
型号 | 旋转方向 | 缸夹紧力* (kN) | 垂直夹紧行 程** (mm | 总行程 (旋转+垂直) (mm) | 缸体螺纹 | 有效活塞 面积 (cm²) 缩进 | 用油量 (cm 伸出 | *** 3) 缩进 |
单作用 缸( S / A ),1个方向液压驱动，弹管复位 | ||||||||
41-5002-11 41-5002-12 41-5002-15 41-5005-11 41-5005-12 41-5005-15 | 右左直 | 2 | 6 | 14.5 | M28x1.5 | 0.63 | N/A | 0.92 |
右左直 | 4.9 | 8 | 20 | M38x1.5 | 1.90 | N/A | 3.82 | |
41-5011-11 41-5011-12 41-5011-15 | 右左直 | 11.6 | 13 | 29.5 | M48x1.5 | 4.04 | N/A | 11.9 |
41-5022-11 41-5022-12 41-5022-15 | 右左直 | 22 | 16 | 42 | M65x1.5 | 7.60 | N/A | 32 |
双作用缸(D/A),两个方向液压驱动 | ||||||||
41-5002-21 41-5002-22 41-5002-25 41-5005-21 41-5005-22 41-5005-25 41-5011-21 41-5011-22 41-5011-25 41-5022-21 41-5022-22 41-5022-25 | 右左直 | 2 | 6 | 14.5 | M28x1.5 | 0.63 | 2.3 | 0.92 |
右左直 | 4.9 | 8 | 20 | M38x1.5 | 1.90 | 7.8 | 3.82 | |
右左直 | 11.6 | 13 | 29.5 | M48x1.5 | 4.04 | 23 | 11.9 | |
右左直 | 22 | 16 | 42 | M65x1.5 | 7.60 | 65.4 | 32 | |
