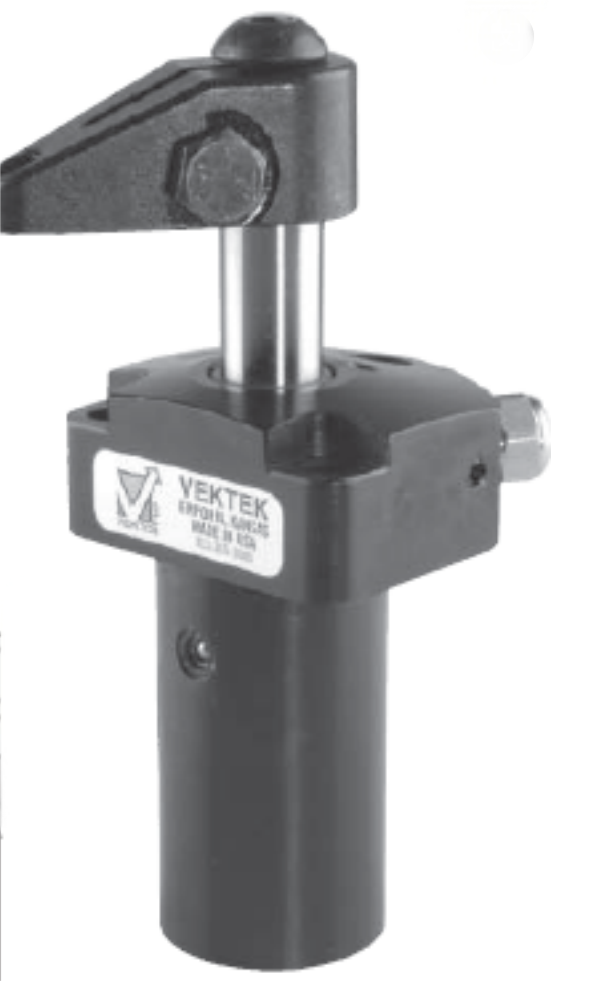

威克泰克VEKTEK上法兰板式安装型旋转缸
单作用和双作用
简单易用，只需定位螺栓和 油管，或用简易的板式安装 代替管式安装。 350bar(35MPa)压力下，有 2kN~6kN多种夹紧力可供 选择
■用于板式安装也可用于管式 安装用标准接头
■分别整体和安装稳固，没有 螺纹连接，不会晃动，也无 需另外购买安装工具。 关于流量的限制以及为避免 缸损坏和保证质量所需的时 间计算，详见C-18页。
■标准旋转臂时钟特性使用的 是Vektek标准旋转臂C-27
■旋转臂单独出售-见第0部分
为适合工件，可稍微调低缸的 安装高度
规格 | ||||||||
型号 | 旋转方向 | 缸夹紧力* (kN) | 垂直夹紧行 程** (mm) | 总行程 (旋转+垂直) (mm) | 活塞面积 (cm²) 缩进 | 用油量 (c 伸出 | *** m3) 缩进 | 可选节流阀 的型号 |
单作用缸(S/A),1个方向液压驱动，弹簧复位 | ||||||||
41-5602-11 41-5602-12 41-5602-15 | 右左直 | 2 | 6 | 14.5 | 0.63 | N/A | 0.92 | 47-0203-71 |
41-5605-11 41-5605-12 41-5605-15 | 右左直 | 4.9 | 8 | 20 | 1.90 | N/A | 3.82 | 47-0203-71 |
41-5611-11 41-5611-12 41-5611-15 | 右左 直 | 11.6 | 13 | 29.5 | 4.04 | N/A | 11.9 | 47-0203-74 |
双作用缸(D/A),两个方向液压驱动 | ||||||||
41-5602-21 41-5602-22 41-5602-25 41-5605-21 41-5605-22 41-5605-25 | 右左直 | 2 | 6 | 14.5 | 0.63 | 2.3 | 0.92 | 47-0203-71 |
右左直 | 4.9 | 8 | 20 | 1.90 | 7.8 | 3.82 | 47-0203-71 | |
41-5611-21 41-5611-22 41-5611-25 | 右左 直 | 11.6 | 13 | 29.5 | 4.04 | 23 | 11.9 | 47-0203-74 |
威克泰克VEKTEK上法兰板式安装型旋转缸
单作用和双作用
简单易用，只需定位螺栓和 油管，或用简易的板式安装 代替管式安装。 350bar(35MPa)压力下，有 2kN~6kN多种夹紧力可供 选择
■用于板式安装也可用于管式 安装用标准接头
■分别整体和安装稳固，没有 螺纹连接，不会晃动，也无 需另外购买安装工具。 关于流量的限制以及为避免 缸损坏和保证质量所需的时 间计算，详见C-18页。
■标准旋转臂时钟特性使用的 是Vektek标准旋转臂C-27
■旋转臂单独出售-见第0部分
为适合工件，可稍微调低缸的 安装高度
规格 | ||||||||
型号 | 旋转方向 | 缸夹紧力* (kN) | 垂直夹紧行 程** (mm) | 总行程 (旋转+垂直) (mm) | 活塞面积 (cm²) 缩进 | 用油量 (c 伸出 | *** m3) 缩进 | 可选节流阀 的型号 |
单作用缸(S/A),1个方向液压驱动，弹簧复位 | ||||||||
41-5602-11 41-5602-12 41-5602-15 | 右左直 | 2 | 6 | 14.5 | 0.63 | N/A | 0.92 | 47-0203-71 |
41-5605-11 41-5605-12 41-5605-15 | 右左直 | 4.9 | 8 | 20 | 1.90 | N/A | 3.82 | 47-0203-71 |
41-5611-11 41-5611-12 41-5611-15 | 右左 直 | 11.6 | 13 | 29.5 | 4.04 | N/A | 11.9 | 47-0203-74 |
双作用缸(D/A),两个方向液压驱动 | ||||||||
41-5602-21 41-5602-22 41-5602-25 41-5605-21 41-5605-22 41-5605-25 | 右左直 | 2 | 6 | 14.5 | 0.63 | 2.3 | 0.92 | 47-0203-71 |
右左直 | 4.9 | 8 | 20 | 1.90 | 7.8 | 3.82 | 47-0203-71 | |
41-5611-21 41-5611-22 41-5611-25 | 右左 直 | 11.6 | 13 | 29.5 | 4.04 | 23 | 11.9 | 47-0203-74 |
