威克泰克VEKTEK板式下法兰安装型旋转缸

分享到微信

×
威克泰克VEKTEK板式下法兰安装型旋转缸
使目前市场上的板式安装设计较简单化。没有精确安装孔、精确定位孔,不需要特殊安装工具, 我们特殊的专利设计为你提供一切。350bar(35 MPa)压力下,从2kN到11.6kN有多种尺寸可选。
在线客服
产品详情

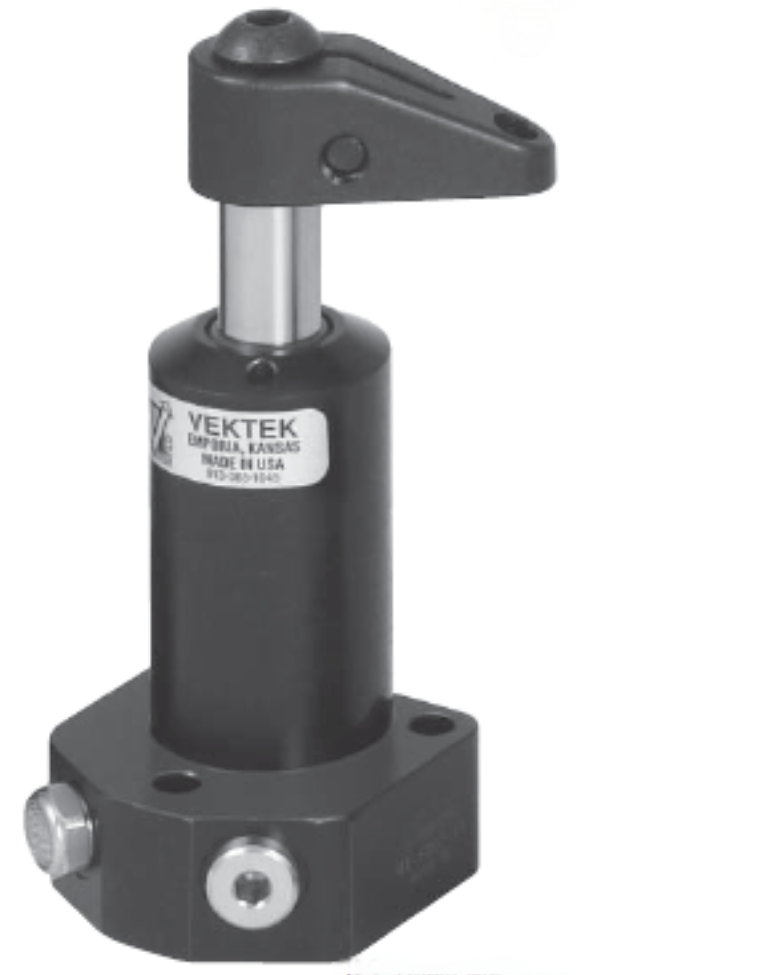

威克泰克VEKTEK板式下法兰安装型旋转缸

单作用和双作用

使目前市场上的板式安装设计较简单化。没有精确安装孔、精确 定位孔,不需要特殊安装工具, 我们特殊的专利设计为你提供一 切。

350bar(35 MPa)压力下,从2kN到

11.6kN有多种尺寸可选。

■少见的顶部螺栓、底部螺栓 固定或标准气孔“脚形”设计为 你夹具设计提供较大灵活性。 顶部和底部油口密封用作板式连 接。

关于流量的限制以及为避免缸损 坏和保证质量所需的实际计算, 详见C-18页。

标准旋转臂时钟特征C-27页,对应 的是标准长度的Vektek旋转臂。

■旋臂单独出售-见第0部分

简易安装使用的是标准帽螺钉。大的 底座和单件安装给夹具提供良好的稳 定性。


规格

型号

旋转方向

缸夹紧力*

(kN)

垂直夹紧

行程** (mm

总行程

(旋转+垂直) (mm)

有效活塞 面积

(cm²  缩进

用油量

(cm 伸出

*** 3)

缩进

可选节流阀的 型号

单作用缸(S/A),1个方向液压驱动,弹簧复位

41-5202-11

41-5202-12

41-5202-15

右左直

2

6

14.5

0.63

N/A

0.92

47-0203-71

41-5205-11

41-5205-12

41-5205-15

右左直

4.9

8

20

1.90

N/A

3.82

47-0203-71

41-5211-11

41-5211-12

41-5211-15

右左 直

11.6

13

29.5

4.04

N/A

11.9

47-0203-74

双作用缸(D/A),两个方向液压驱动

41-5202-2

41-5202-22

41-5202-25

41-5205-21

41-5205-22

41-5205-25

41-5211-21

41-5211-22

41-5211-25

右左直右左直

2

6

14.5

0.63

2.3

0.92

47-0203-71

4.9

8

20

1.90

7.8

3.82

47-0203-71

右左直

11.6

13

29.5

4.04

23

11.9

47-0203-74


威克泰克VEKTEK板式下法兰安装型旋转缸
