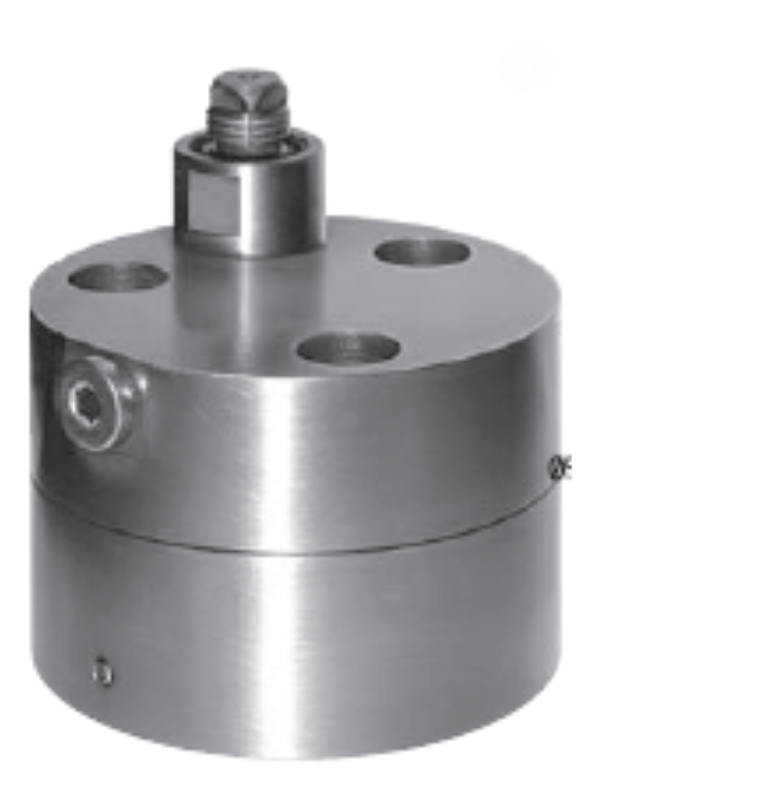

威克泰克VEKTEK下拉式偏心涨紧缸
可安全同作5面加工，而没有夹紧干涉 工件装卸由操作设备进行
■ 供油可选用G1/4孔或板式连接方式
■碟型弹簧保证阶段下拉效果
渗氮硬化的本体、衬套和拉杆保证寿命更 长，运行无故障。
夹紧衬套分辨，制造成锯齿形状，夹紧夹 持孔。
这些下拉式缸也能充当工件的支撑表面 和“Z”型定位器。
规格 | |||||
型号 | 垂直夹紧力 (kN0 | 允许的水 平力 (kN) | 衬套夹紧瓣 径向力 (kN) | 活塞直径 mm) | 横向补 偿/夹紧 |
单作用缸(S/A),1个方向液压驱动，弹管复位 | |||||
41-5721-07 41-5721-08 | 3.5 | 1 | 10 | 18 | +/-0.25 |
41-5721-09 41-5721-10 | 5.3 | 1.5 | 15 | 22 | +/-0.25 |
41-5721-11 41-5721-12 | 8.5 | 2.5 | 25 | 28 | +/-0.25 |
41-5721-13 41-5721-14 | 11.5 | 3.5 | 35 | 32 | +/-0.25 |
型号 | 较小夹紧边 缘高度 mm) | 衬套膨胀 | 用油量 cm²) | 允许的侧 向力 (N) | 重量 (g) |
单作用缸(S/A),1个方向液压驱动，弹管复位 | |||||
41-5721-07 41-5721-08 41-5721-09 41-5721-10 | 6 | 1.4 | 1.0 | 50 | 2600 |
7 | 1.4 | 1.5 | 80 | 2600 2800 | |
41-5721-11 41-5721-12 41-5721-13 41-5721-14 | 8 | 1.4 | 2.5 | 120 | 2800 |
9 | 1.4 | 3.2 | 150 | 2900 | |
威克泰克VEKTEK下拉式偏心涨紧缸
可安全同作5面加工，而没有夹紧干涉 工件装卸由操作设备进行
■ 供油可选用G1/4孔或板式连接方式
■碟型弹簧保证阶段下拉效果
渗氮硬化的本体、衬套和拉杆保证寿命更 长，运行无故障。
夹紧衬套分辨，制造成锯齿形状，夹紧夹 持孔。
这些下拉式缸也能充当工件的支撑表面 和“Z”型定位器。
规格 | |||||
型号 | 垂直夹紧力 (kN0 | 允许的水 平力 (kN) | 衬套夹紧瓣 径向力 (kN) | 活塞直径 mm) | 横向补 偿/夹紧 |
单作用缸(S/A),1个方向液压驱动，弹管复位 | |||||
41-5721-07 41-5721-08 | 3.5 | 1 | 10 | 18 | +/-0.25 |
41-5721-09 41-5721-10 | 5.3 | 1.5 | 15 | 22 | +/-0.25 |
41-5721-11 41-5721-12 | 8.5 | 2.5 | 25 | 28 | +/-0.25 |
41-5721-13 41-5721-14 | 11.5 | 3.5 | 35 | 32 | +/-0.25 |
型号 | 较小夹紧边 缘高度 mm) | 衬套膨胀 | 用油量 cm²) | 允许的侧 向力 (N) | 重量 (g) |
单作用缸(S/A),1个方向液压驱动，弹管复位 | |||||
41-5721-07 41-5721-08 41-5721-09 41-5721-10 | 6 | 1.4 | 1.0 | 50 | 2600 |
7 | 1.4 | 1.5 | 80 | 2600 2800 | |
41-5721-11 41-5721-12 41-5721-13 41-5721-14 | 8 | 1.4 | 2.5 | 120 | 2800 |
9 | 1.4 | 3.2 | 150 | 2900 | |
