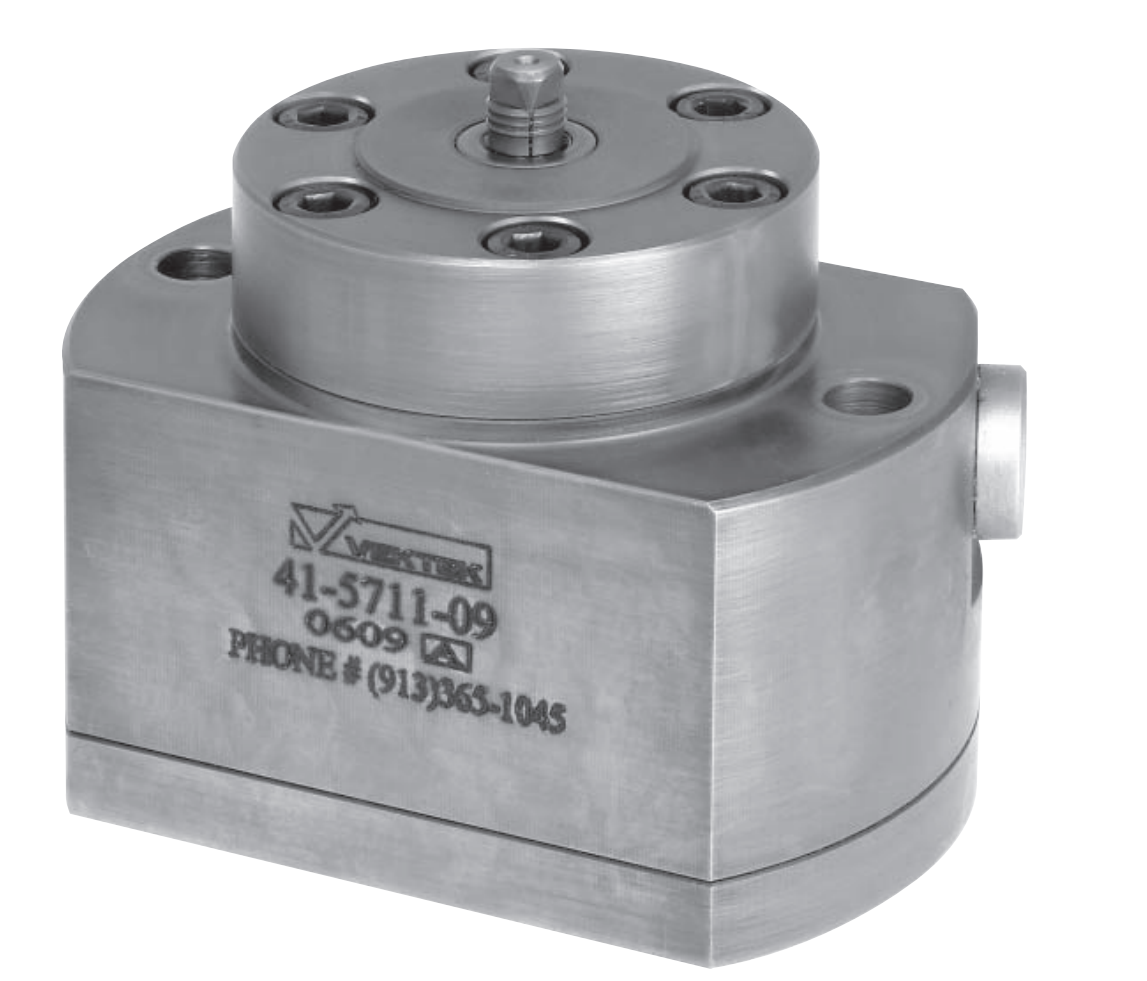

威克泰克VEKTEK下拉式同心涨紧缸
单作用下拉式同心涨紧缸
可安全同作5面加工，而没有夹 紧干涉
工件装卸由操作设备进行 供油可选用G¹/4或板式连接方式 碟型弹簧保证阶段下拉效果 锯齿状钳口
渗氮硬化的合金钢缸体、衬套和拉杆 保证寿命更长，运行无故障。
夹紧衬套分辨，制造成锯齿形状，夹 紧夹持孔。
这些下拉式缸也能充当工件的支撑面 和“Z”型定位器。
规格 | ||||||||||||
型号 | 垂直夹 紧力 (kN) | 加工件孔 直径 (mm) | 加工 件较 小孔 深度 | 侧向补 偿/夹具 (mm) | 夹紧边 缘高度 最小值 (mm) | 水平力 (kN) | 衬套瓣 段径向 力 (kN) | 衬套膨胀 (mm) | 容积 (cm) | 侧向力 (N) | 活塞直 径(mm) | 重量 (g) |
单 作 用 缸 ( S/A),1个方向液压驱动,弹簧复位 | ||||||||||||
41-5711-09 41-5711-10 41-5711-11 41-5711-12 41-5711-13 41-5711-14 | 4 10 | 8.8-9.7 9.8-10.7 10.8-11.9 12-12.9 13-13.9 14-14.9 | 10 | +/-0.25 | 6 | 1.2 | 12 | 1.4 | 0.5 | 50 | 28 | 2600 |
15 | +/-0.25 | 8 | 3 | 30 | 1.7 | 1.6 | 150 | 32 | 2600 | |||
41-5711-15 41-5711-16 41-5711-17 41-5711-18 41-5711-19 41-5711-20 41-5711-21 41-5711-22 41-5711-23 41-5711-24 41-571 1-25 | 26 | 15-15.9 16-16.9 17-17.9 18-18.9 19-19.9 | 17 | +/-0.25 | 9 | 7.7 | 77 | 1.7 | 3.8 | 200 | 40 | 2800 |
26 | 20-20.9 21-21.9 22-22.9 23-23.9 24-24.9 25-25.9 | 17 | +/-0.25 | 9 | 7.7 | 77 | 1.7 | 3.8 | 300 | 40 | 2900 | |
威克泰克VEKTEK下拉式同心涨紧缸
单作用下拉式同心涨紧缸
可安全同作5面加工，而没有夹 紧干涉
工件装卸由操作设备进行 供油可选用G¹/4或板式连接方式 碟型弹簧保证阶段下拉效果 锯齿状钳口
渗氮硬化的合金钢缸体、衬套和拉杆 保证寿命更长，运行无故障。
夹紧衬套分辨，制造成锯齿形状，夹 紧夹持孔。
这些下拉式缸也能充当工件的支撑面 和“Z”型定位器。
规格 | ||||||||||||
型号 | 垂直夹 紧力 (kN) | 加工件孔 直径 (mm) | 加工 件较 小孔 深度 | 侧向补 偿/夹具 (mm) | 夹紧边 缘高度 最小值 (mm) | 水平力 (kN) | 衬套瓣 段径向 力 (kN) | 衬套膨胀 (mm) | 容积 (cm) | 侧向力 (N) | 活塞直 径(mm) | 重量 (g) |
单 作 用 缸 ( S/A),1个方向液压驱动,弹簧复位 | ||||||||||||
41-5711-09 41-5711-10 41-5711-11 41-5711-12 41-5711-13 41-5711-14 | 4 10 | 8.8-9.7 9.8-10.7 10.8-11.9 12-12.9 13-13.9 14-14.9 | 10 | +/-0.25 | 6 | 1.2 | 12 | 1.4 | 0.5 | 50 | 28 | 2600 |
15 | +/-0.25 | 8 | 3 | 30 | 1.7 | 1.6 | 150 | 32 | 2600 | |||
41-5711-15 41-5711-16 41-5711-17 41-5711-18 41-5711-19 41-5711-20 41-5711-21 41-5711-22 41-5711-23 41-5711-24 41-571 1-25 | 26 | 15-15.9 16-16.9 17-17.9 18-18.9 19-19.9 | 17 | +/-0.25 | 9 | 7.7 | 77 | 1.7 | 3.8 | 200 | 40 | 2800 |
26 | 20-20.9 21-21.9 22-22.9 23-23.9 24-24.9 25-25.9 | 17 | +/-0.25 | 9 | 7.7 | 77 | 1.7 | 3.8 | 300 | 40 | 2900 | |
