浏览器自带分享功能也很好用哦~单作用下拉式夹钳，弹簧复位，板式连接
应用在边缘夹紧的场所
产生真进夹紧动作，配合下拉力将工件夹往向下拉
下拉力约为各自夹紧力的1/3
标准产品有锯齿状硬质钳口，配安装螺栓(iSO)。也可选用E-7页上的钳口。 管式连接供油
钳口和活塞通过接头连接避免了向活塞引入弯矩，并延长夹具寿命。
磨光调制钢本体和表面硬化活塞，使寿命延长。
上部用两个安装螺栓系紧，下部用四个保证在运行限度内较稳固
在线客服
微信联系

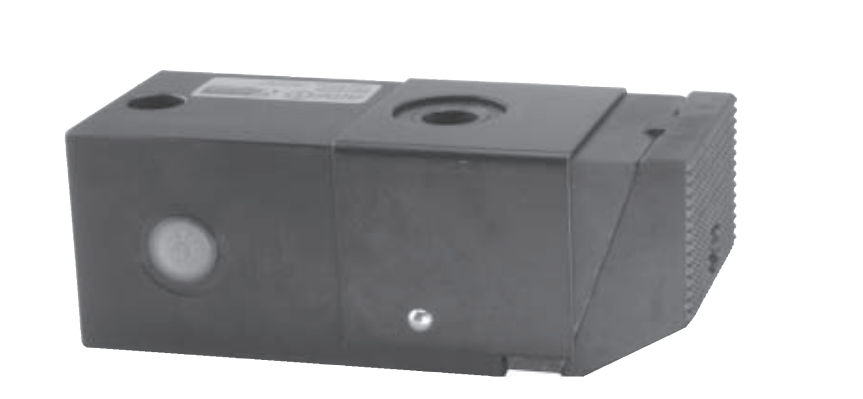

威克泰克VEKTEK下拉式夹钳下拉式夹钳，板式安装
单作用下拉式夹钳，弹簧复 位，板式连接
应用在边缘夹紧的场所
产生真进夹紧动作，配合下拉力将工件夹往向下拉
下拉力约为各自夹紧力的1/3
标准产品有锯齿状硬质钳口，配安 装螺栓(iSO)。也可选用E-7页上的 钳口。 管式连接供油
钳口和活塞通过接头连接避免了向活塞 引入弯矩，并延长夹具寿命。
磨光调制钢本体和表面硬化活塞，使寿命延长。
上部用两个安装螺栓系紧，下部用四个 保证在运行限度内较稳固
规格 | |||||||
型号 | 400bar (40MPa)时夹 紧力(kN) | 行程 D (mm) | 用油量 (cm²) | 安装螺栓2件 | 较大扭矩 (Nm) | 较小复位力 0N) | 重量 (g) |
单作用缸(S/A),1个方向液压驱动,弹管复位 | |||||||
41-5311-05 41-5311-20 | 4.5 20 | 5 | 0.57 | M8x45 | 21 | 60 | 670 |
8 | 4 | M12x80 | 72 | 160 | 2500 | ||
41-5311-32 41-5311-50 | 32 | 10 | 8 | M16x 100 | 180 | 210 | 4700 |
50 | 12 | 15 | M20x120 | 350 | 340 | 8800 | |
威克泰克VEKTEK下拉式夹钳下拉式夹钳，板式安装
单作用下拉式夹钳，弹簧复 位，板式连接
应用在边缘夹紧的场所
产生真进夹紧动作，配合下拉力将工件夹往向下拉
下拉力约为各自夹紧力的1/3
标准产品有锯齿状硬质钳口，配安 装螺栓(iSO)。也可选用E-7页上的 钳口。 管式连接供油
钳口和活塞通过接头连接避免了向活塞 引入弯矩，并延长夹具寿命。
磨光调制钢本体和表面硬化活塞，使寿命延长。
上部用两个安装螺栓系紧，下部用四个 保证在运行限度内较稳固
规格 | |||||||
型号 | 400bar (40MPa)时夹 紧力(kN) | 行程 D (mm) | 用油量 (cm²) | 安装螺栓2件 | 较大扭矩 (Nm) | 较小复位力 0N) | 重量 (g) |
单作用缸(S/A),1个方向液压驱动,弹管复位 | |||||||
41-5311-05 41-5311-20 | 4.5 20 | 5 | 0.57 | M8x45 | 21 | 60 | 670 |
8 | 4 | M12x80 | 72 | 160 | 2500 | ||
41-5311-32 41-5311-50 | 32 | 10 | 8 | M16x 100 | 180 | 210 | 4700 |
50 | 12 | 15 | M20x120 | 350 | 340 | 8800 | |
