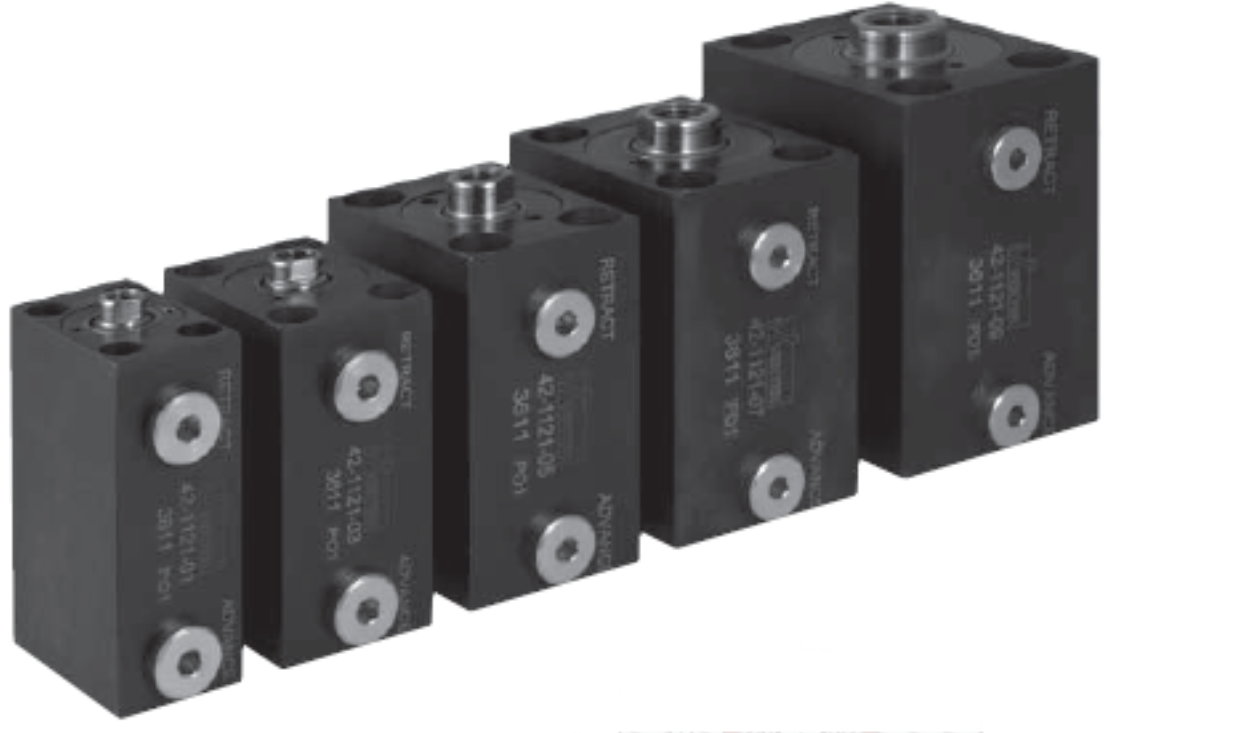

威克泰克VEKTEK混合安装型块型缸
混合安装型块型缸
双作用
混合安装块型
双作用底部板式标准侧接口
通过吸顶设计，使用在接近推或拉的应用中 容易的0型圈板式安装，可以从夹具表面推或拉。
■标准的G1/4系列侧油口，为选择标准接头备件 口提供方便
■端部板式提供另一边板式安装的块缸选择 ] 顶端连接螺栓有库存或客户自制 有5种尺寸，每种尺寸有2种长度的行程
规格 | |||||||||
型号 . | 缸夹 (k 伸出 | 紧力* N) 缩进 | 行程 (mm) | 身体 大小 (mm) | 最小长度 (mm) | 活塞 (c 伸出 | 面积 m²) 缩进 | 用 ( 伸出 | 油量 cm3) 缩进 |
双作用缸(D/A),两个方向液压驱动 | |||||||||
42-1121-00 42-1121-01 | 10 | 5.5 | 16 50 | 35x60 | 68 102 | 2.9 | 1.6 | 4.6 14.3 | 2.5 7.9 |
42-1121-02 42-1121-03 | 17.7 | 10.8 | 20 50 | 45x65 | 71 101 | 5.1 | 3.1 | 10.1 25.3 | 6.2 15.4 |
42-1121-04 42-1121-05 | 27.7 | 17.7 | 25 50 | 55x75 | 85 110 | 7.9 | 5.1 | 19.8 39.6 | 12.7 25.3 |
42-1121-06 42-1121-07 | 46.8 | 29 | 25 50 | 63x85 | 89 114 | 13.4 | 8.3 | 33.5 66.9 | 20.8 41.6 |
42-1121-08 42-1121-09 | 70.9 | 43.2 | 25 50 | 75x100 | 100 125 | 20.3 | 12.4 | 50.7 101.3 | 30.9 61.8 |
