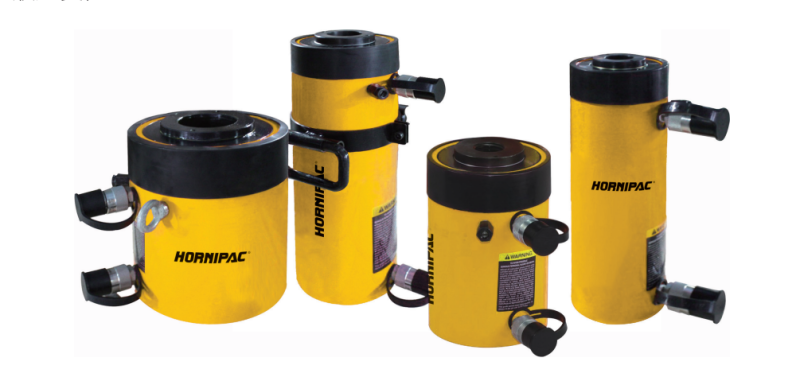

霍尼派克HORNIPAC HMDH系列双作用中空液压缸

霍尼派克HORNIPAC
HMDH系列双作用中空液压缸
承载能力:30-150T
最大压力:700Bar
液压复位

HMDH 系列双作用中空型液压缸不仅具有 HMSL系列液压缸全部设计特征，还有双向作用设计的优越性。从而提高了操作使用速度，尤其适合用于长行程作业。同时在收缩活塞过程中可以充分利用其产生的液压拉伸力。本目录中收录了常用的标准型号。如果需要更长的行程或其他吨位要求，可以选择订做。

13817166982

在线客服

微信联系

产品详情

霍尼派克HORNIPAC

HMDH系列双作用中空液压缸

承载能力:30-150T

最大压力:700Bar

液压复位

HMDH 系列双作用中空型液压缸不仅具有 HMSL系列液压缸全部设计特征，还有双向作用设计的优越性。

从而提高了操作使用速度，尤其适合用于长行程作业。

同时在收缩活塞过程中可以充分利用其产生的液压拉伸力。

本目录中收录了常用的标准型号。

如果需要更长的行程或其他吨位要求，可以选择订做。

型号	承载能力 @10,000 PSI、700 bar)	行程	最大承载能力		受力面积		需油量		本体高度	伸展高度
			推	拉	推	拉	推	拉	本体高度	伸展高度
			推	拉	推	拉	推	拉	A	B
	Metric Ton	mm	Metric Ton	Metric Ton	cm²	cm²	Cm³	Cm³	mm	mm
HMDH307	30	178	33	22	47.7	32.4	849	577	330	508
HMDH3010	30	258	33	22	47.7	32.4	1231	836	431	689
HMDH603	60	89	60	39	87.4	56.2	778	481	246	336
HMDH606		166	60	39	87.4	56.2	1451	891	323	486
HMDH6010		257	60	39	87.4	56.2	2246	1388	438	695
HMOH1001	95	38	93	60	135.2	87.1	514	331	165	203
HMOH1003		76	93	60	135.2	87.1	1027	662	254	330
HMOH1006		153	93	60	135.2	87.1	2069	1333	342	495
HMDH10010		257	93	60	135.2	87.1	3475	2239	460	717
HMDH1508	150	203	136	70	196.8	102	3995	2074	349	552

外环螺纹	外环螺纹长度	外部直径	活塞杆直径	活塞杆内螺纹	内螺纹长度	底部安装孔尺寸			中孔直怪		型号
外环螺纹	外环螺纹长度	外部直径	活塞杆直径	活塞杆内螺纹	内螺纹长度	螺栓分布圆直径	螺纹规格	螺纹深度	中孔直怪

mo	mm	mm	mm	mm	mm	mm	mp	mm	m
4.1/2"-12 uN	42	114	8	113/16"-16	N	9	3/8"-16UNC	15.5	33.3		HMDH307
4.1/2"-12 UN	42	114		113/16"-16			3/8"-16UNC	15.5	33.3		HMOH3010
6.1/4"-12 UNC	品48	159		2 3/4"-16		130	1/2"-13UNC		53.8		HMDH603
6.1/4°-12 UNC	48	159		2 3/4"-16		130	1/2"-13uNC		53.8		HMDH606
6.1/4°-12 UNC	品	159		2 3/4"-16		130	1/2"-13UNC		53.8		HMDH6010
		212	127	4"-16		178	5/8"-11UNC		79.2		HMDH1001
8.3/8"-12 UN	8	212	127	4"-16		178	5/8"-11UNC		79.2		HMOH1003
8.3/8*-12 UN		212	127	4"-16		178	5/8°-11UNC		76.2		HMDH1006
8.3/8*-12 UN	8	212	127	4"-16		178	5/8°-11 UNC		79.2	107	HMDH10010
		247	152.5	41/4"-12					76.2	111	HMDH1508
