恩派克（ENERPAC）ATM-系列法兰调整器使用说明

Enerpac 手动工具被设计用来作为简单的解决方法

l 安全

l 无损坏

l 易于使用

l 可用于57种法兰尺寸

l 3种衬套尺寸

操作说明（见图4）

当出现为对准的法兰时（见图1）采用下面的步骤将使法兰对准。

1、 查看应用图表（见表A）以确定法兰的尺寸是否在ATM-1 的使用范围内

2、 确定螺栓孔的尺寸并选择适合的衬套

3、 将已选好的衬套安装在销子上

4、 将衬套/销子插入要求被拉的螺栓孔中（例如，两片法兰中较低的一个）

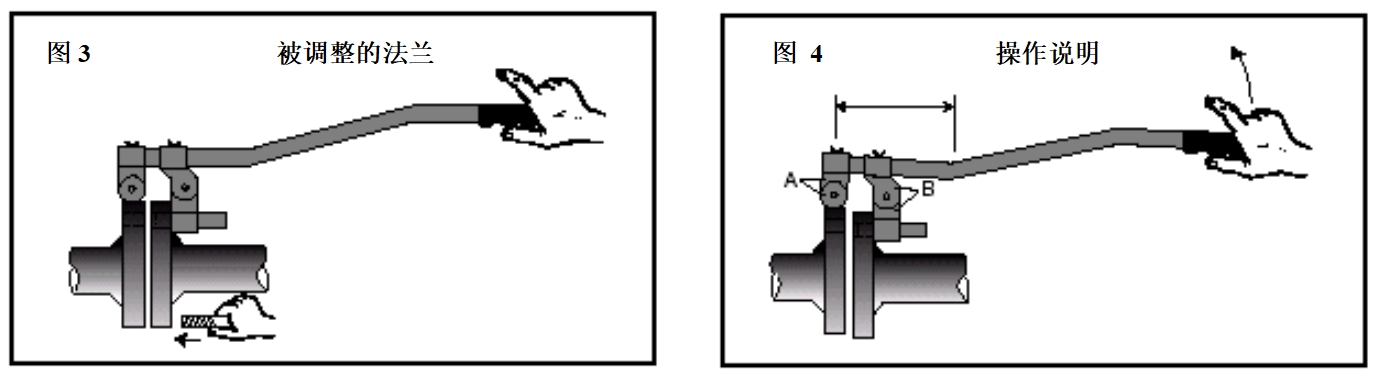

5、 放松销子架上的碟形螺母（见图4，B项），分别调整直到支点（见图4，A项）与相反的（高的）法兰外圆对中。

6、 提升手柄（见图2）直到两法兰被对准（见图3），另：

7、 插入**个螺栓（见图3）

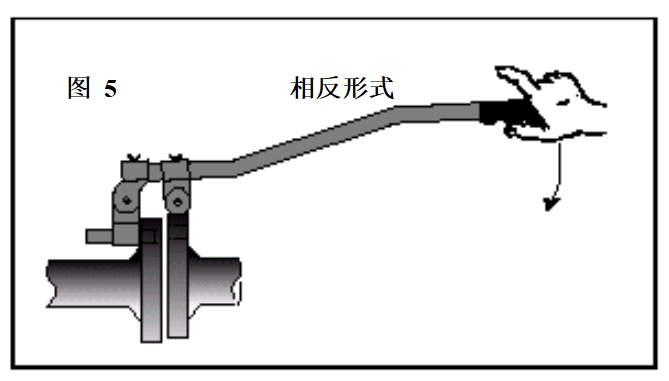

如果难于靠近，支点（见图4，A项）和销子支架（见图4，B项）可以被反过来使用。法兰连接处可以在相反方向，将支点置于高一点的法兰上安装调整工具以使法兰对准（见图5）
