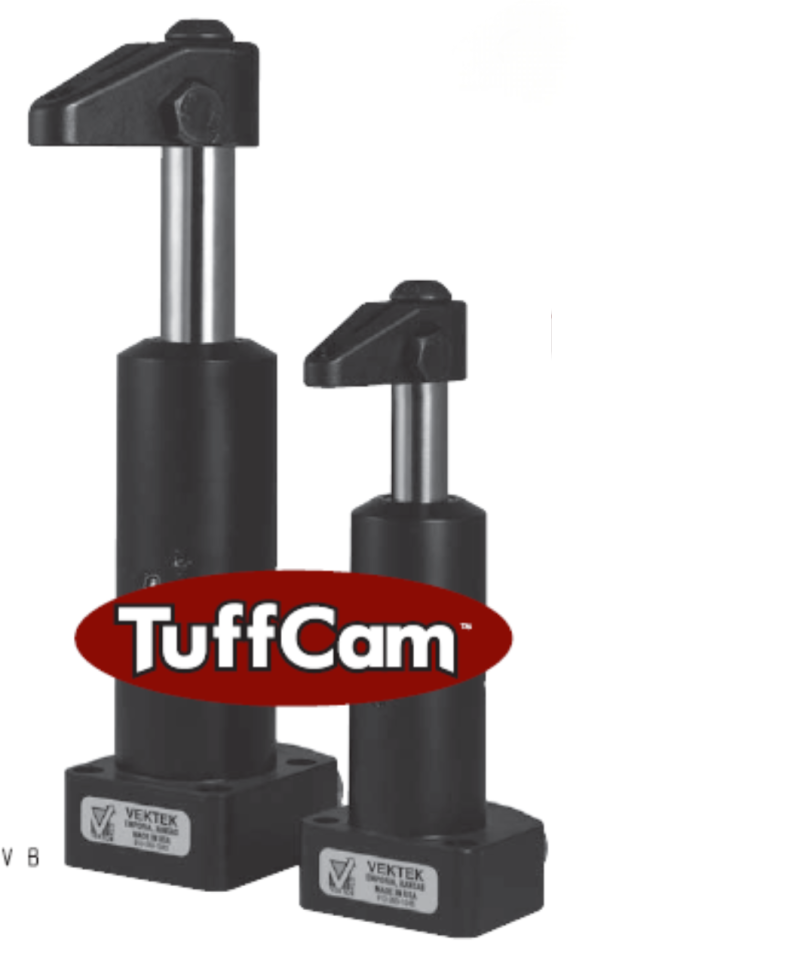

威克泰克VEKTEK下法兰长行程型旋转缸
TuffCam设计
双作用长行程
■可选用4.9kN和11.6kN两种规格
■垂直行程两倍多，比较大的部件允许偏 差和旋转间隙
三个凸轮旋转臂定位精确，旋转顺畅
并且降低每个凸轮表面接触压力
■专门的球座改进了旋转功能，凸轮从 动件接触和减少动态和静态摩擦. 为避免缸损坏和保证质量，所需流量 限制以及时间计算，详见C-2页
■标准的氟碳防尘圈改善冷却液相容性
■更强和耐磨的碳化钨凸轮从动件. 安装尺寸和标准的VektorFIo⁰公制 旋转缸相同
ILMV414204
■ TuffCam时钟特性(见C-2页). 使用标准长度的Vektek旋臂
■旋转臂单独出售-见第0部分
规格 | ||||||||
型号 | 旋转方向 | 缸夹紧力* (kN) | 垂直夹紧行 程 * * (mm) | 总行程 (旋转+垂 直 ) (mm) | 活塞面积 (cm²) 缩进 | 用油量 (cm 伸出 | *** 3) 缩进 | 可选节流阀 的型号 |
双作用缸(D/A),两个方向液压驱动 | ||||||||
41-4205-23 41-4205-24 41-4211-23 41-4211-24 | 右左 | 4.9 | 19 | 31 | 1.90 | 11.96 | 5.9 | 47-0203-71 |
右左 | 11.6 | 34 | 51 | 4.04 | 40.15 | 20.48 | 47-0203-74 | |

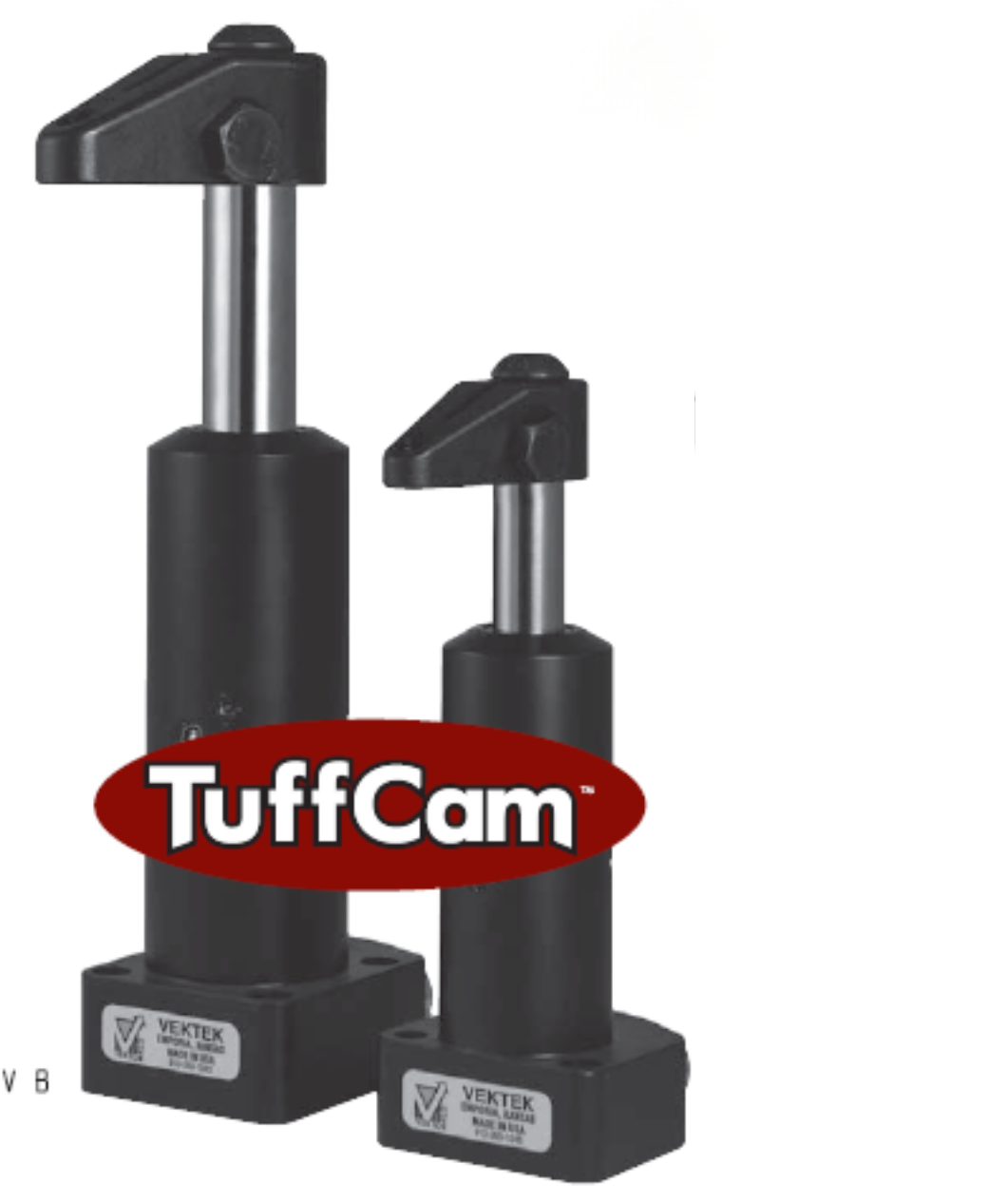

威克泰克VEKTEK下法兰长行程型旋转缸
TuffCam设计
双作用长行程
■可选用4.9kN和11.6kN两种规格
■垂直行程两倍多，比较大的部件允许偏 差和旋转间隙
三个凸轮旋转臂定位精确，旋转顺畅
并且降低每个凸轮表面接触压力
■专门的球座改进了旋转功能，凸轮从 动件接触和减少动态和静态摩擦. 为避免缸损坏和保证质量，所需流量 限制以及时间计算，详见C-2页
■标准的氟碳防尘圈改善冷却液相容性
■更强和耐磨的碳化钨凸轮从动件. 安装尺寸和标准的VektorFIo⁰公制 旋转缸相同
ILMV414204
■ TuffCam时钟特性(见C-2页). 使用标准长度的Vektek旋臂
■旋转臂单独出售-见第0部分
规格 | ||||||||
型号 | 旋转方向 | 缸夹紧力* (kN) | 垂直夹紧行 程 * * (mm) | 总行程 (旋转+垂 直 ) (mm) | 活塞面积 (cm²) 缩进 | 用油量 (cm 伸出 | *** 3) 缩进 | 可选节流阀 的型号 |
双作用缸(D/A),两个方向液压驱动 | ||||||||
41-4205-23 41-4205-24 41-4211-23 41-4211-24 | 右左 | 4.9 | 19 | 31 | 1.90 | 11.96 | 5.9 | 47-0203-71 |
右左 | 11.6 | 34 | 51 | 4.04 | 40.15 | 20.48 | 47-0203-74 | |
